GENEBRE

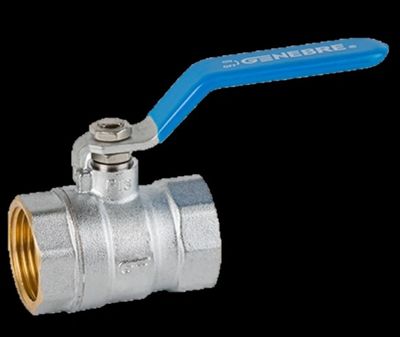

VÁLVULA ESFERA SERIE LIGERA
Características:
- Válvula esfera con paso estándar.
- Construcción en latón s/ UNE-EN 12165 cromado.
- Extremos rosca gas (BSP) H-H según ISO 228/1
- Accionamiento mediante palanca de acero
- Temperatura de trabajo desde -20ºC a 110ºC.
- Presión máxima de trabajo 25 bar (PN 25).
- Asientos PTFE
- Certificado de conformidad Sanitaria ACS.
GENEBRE
VÁLVULA ESFERA PARA MANGUERA
- Válvula de esfera para conexión manguera.
- Paso total.
- Construcción en latón s/ UNE-EN 12165 cromado.
- Entrada rosca gas (BSP) macho s/ ISO 228/1.
- Salida racor de dos piezas con difusor para conectar manguera.
- Accionamiento mediante palomilla de aluminio.
- Eje no eyectable.
- Asientos PTFE.
- Temperatura de trabajo desde -20ºC a 100ºC.
- Presión máxima de trabajo 16 bar (PN 16).
GENEBRE
VÁLVULA DE RETENCIÓN
- Válvula de retención monobloque (sólo hasta 2”) y desmontable.
- Construcción en latón forjado s/ UNE-EN 12165.
- Extremos rosca gas (BSP) hembra s/ ISO 228/1.
- Temperatura de funcionamiento:
- Aire: -20º C a 100º C.
- Gas: -20º C a 60º C.
- Agua: 0º C a 100º C.
- Presión máxima de trabajo 25/18/12 bar (PN-25/ PN-18/ PN-12) (Ver tabla).
- Apta para todo tipo de instalaciones industriales, neumáticas e hidráulicas.
- Montaje multi posiciona (horizontal, vertical y oblicuo).
- Junta de clapeta vulcanizada de NBR.
- Muelle en acero inoxidable AISI 304.
GENEBRE
VÁLVULA MARIPOSA
- Válvula de mariposa tipo wafer.
- Cuerpo de fundición EN-GJL-200 (GG-20) para montaje entre bridas ANSI 150 y EN 1092 PN 10/16.
- Elastómero de EPDM.
- Disco de fundición dúctil EN-GJS-400 (GGG-40).
- Brida montaje actuadores según ISO 5211.
- Longitud entre caras según UNE EN 558-1 Serie 20 (DIN 3202 K1).
- Recubrimiento con pintura Epoxi.
- Temperatura de trabajo -20ºC +120ºC.
- Máxima presión de trabajo: 16 bar (medidas 2” a 12”) 10 bar (medidas 14” a 24”)
GENEBRE
VÁLVULA ESFERA 3 VIAS TIPO "L"
- Válvula esfera con paso total.
- Construcción en latón s/ UNE-EN 12165 niquelado.
- Extremos roscados gas (BSP) hembra-hembra según ISO 228/1.
- Obturador esférico en 2/3 vías en forma "L" (3272E) / "T" (3282E) montado sobre 4 asientos de PTFE.
- Posibilidad conexión directa a actuador ISO 5211 y DIN 3337.
- Accionamiento mediante palanca de acero.
- Temperatura de trabajo desde -20ºC a 150ºC.
- Presión máxima de trabajo 25 bar (PN 25).
- Juntas tóricas EPDM
GENEBRE
VÁLVULA ESFERA PASO TOTAL 3 PIEZAS
- Válvula esfera paso total 3 piezas.
- Extremos roscados según ISO 7-1 (EN 10226-1).
- Construcción en acero inox. 1.4408 (CF8M).
- Asientos PTFE + 15 % Fibra de Vidrio. (otro material consultar)
- Tórica en el eje de FKM (Viton).
- Juntas del eje PTFE + 15 % Grafito.
- Sistema de bloqueo.
- Montaje actuador directo s/ ISO 5211.
- Eje inexpulsable.
- Presión de trabajo máxima 63 bar.
- Temperatura de trabajo –25ºC + 180°C.
GENEBRE

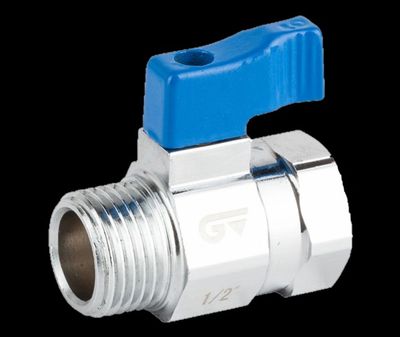

VÁLVULA ESFERA TIPO MINI (ROBINETE M x H)
- Válvula esfera tipo mini, paso reducido.
- Presión máxima de trabajo 16 bar (PN 16).
- Construcción cuerpo en latón según UNE-EN 12165 cromado.
- Extremos roscados gas (BSP) macho-hembra según ISO 228/1.
- Temperatura de trabajo desde -20ºC a 110ºC.
- Accionamiento maneta aluminio.
- Asientos PTFE.
GENEBRE

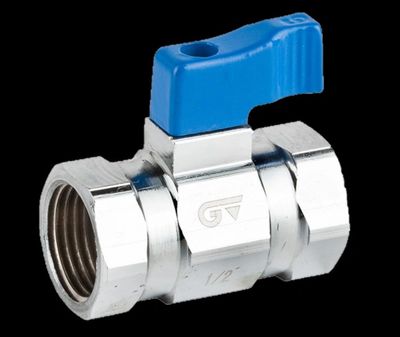

VÁLVULA ESFERA TIPO MINI (ROBINETE H x H)
- Válvula esfera tipo mini, paso reducido.
- Presión máxima de trabajo 16 bar (PN 16).
- Construcción cuerpo en latón según UNE-EN 12165 cromado.
- Extremos roscados gas (BSP) hembra según ISO 228/1.
- Temperatura de trabajo desde -20ºC a 110ºC.
- Accionamiento maneta aluminio.
- Asientos PTFE.
GENEBRE
VÁLVULA ESFERA PASO TOTAL BRIDADA
- Válvula de esfera paso total, 2 piezas.
- Extremos Bridados según ASME B 16.5. ANSI Clase 150.
- Construcción en Acero Inoxidable CF8M.
- Normas de diseño ASME B 16.34.
- Longitud entre caras según ASME B 16.10.
- Asientos PTFE + 15 % F.V.
- Junta de cuerpo : PTFE + Grafito ( de ½” a 1 ¼”) AISI 304 + Grafito (de 1 ½” a 8”)
- Diseño anti-fuego (según API 607).
- Vástago inexpulsable.
- Montaje actuador directo según ISO 5211.
- Sistema de bloqueo incorporado.
- Dispositivo Antiestático.
- Inspección y ensayos según API 598.
- Presión de trabajo máxima 19 bar (275 psi).
- Temperatura de trabajo –30ºC + 180ºC.

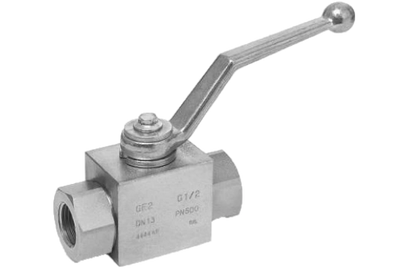

VÁLVULA ESFERA 2 VÍAS ALTA PRESIÓN
Características:
- Válvula esfera 2 vías de alta presión.
- Cuerpo y conexión en acero 38 SMn Pb 10 zincado negro.
- Esfera - acero cromado.
- Extremos rosca gas - medidas desde 1/8" a 2".
- Presión máxima de trabajo 500 bar.
- Presión nominal (bar)
- 1/8" a 1/2" - 500 bar
- 3/4" a 2" - 320 bar
